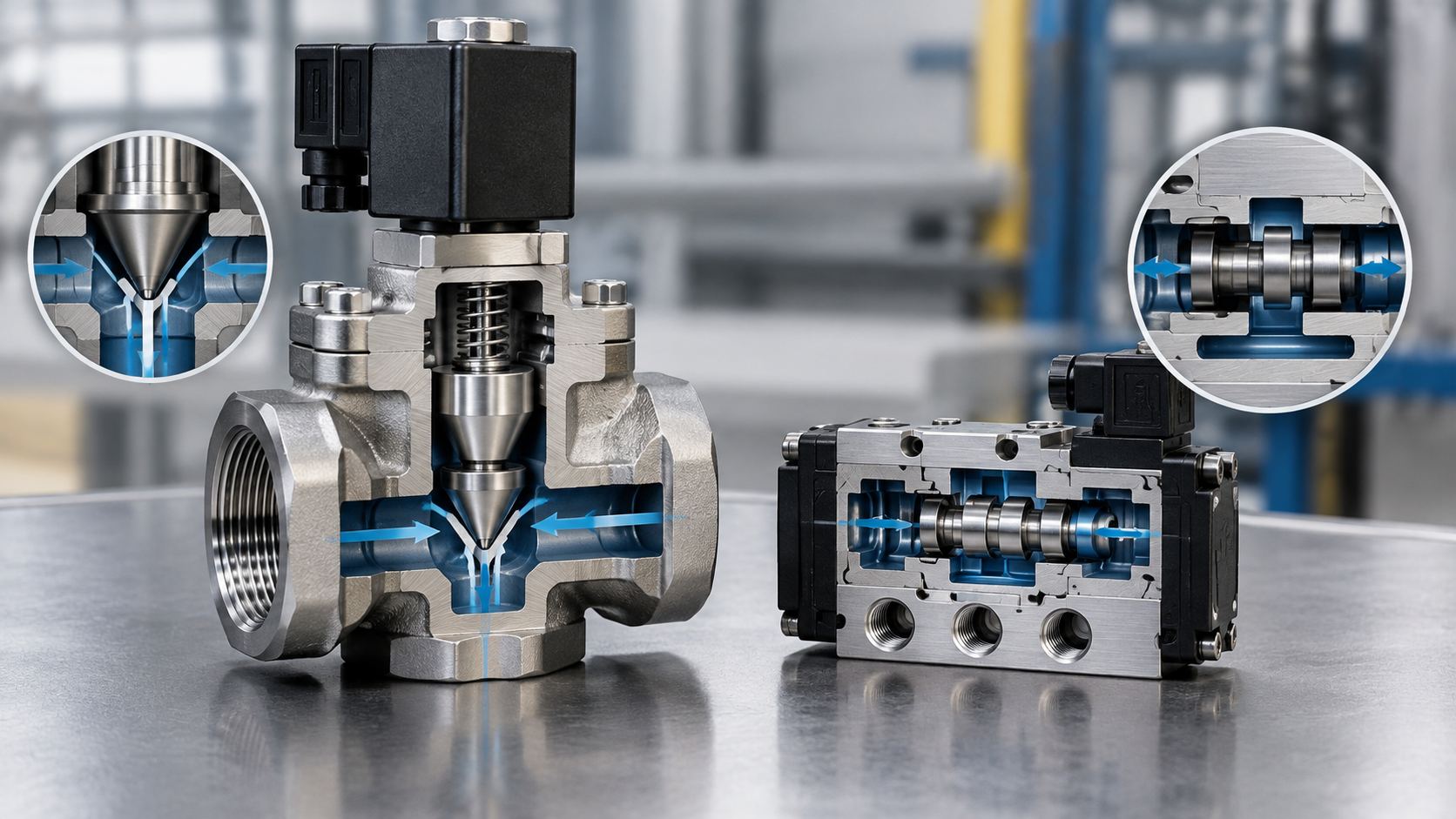

Valve poppet vs. spool valve: care sunt diferențele și când se folosește fiecare?

În instalațiile pneumatice industriale, alegerea valvei potrivite poate influența direct debitul de aer, viteza de comutare, etanșarea și comportamentul întregului circuit. Două dintre soluțiile întâlnite frecvent sunt valvele poppet și spool valve, cunoscute și ca valve cu sertar.

Deși ambele pot îndeplini funcții similare într-un circuit pneumatic, principiul lor constructiv este diferit. Înțelegerea acestei diferențe este importantă mai ales atunci când instalația necesită debite mari, comutări rapide sau un anumit nivel de etanșare.

În acest articol explicăm ce este o valvă poppet, cum funcționează o spool valve și care sunt principalele diferențe dintre cele două soluții.

Ce este o valvă poppet?

O valvă poppet este o valvă în care deschiderea și închiderea circuitului se realizează prin deplasarea unui obturator față de un scaun de etanșare.

Spre deosebire de o valvă cu sertar, unde un element cilindric se deplasează în interiorul corpului și modifică legătura dintre porturi, sistemul poppet utilizează un obturator care se apropie de scaun pentru a închide traseul sau se îndepărtează de acesta pentru a permite trecerea fluidului.

În cazul gamei MF-AirDrive MF25 disponibile prin EPU, construcția utilizează un obturator conic echilibrat și o membrană profilată din poliuretan. Această arhitectură este destinată aplicațiilor pneumatice care necesită debite ridicate și comutare rapidă.

Un avantaj important al acestui tip de construcție este posibilitatea de a obține o capacitate mare de trecere într-un corp relativ compact.

Ce este o spool valve?

O spool valve, numită în română și valvă cu sertar, utilizează un sertar cilindric prevăzut cu zone de diametre și canale diferite. Sertarul se deplasează axial în interiorul corpului valvei, poziționându-se astfel încât să conecteze sau să izoleze diferitele porturi.

Acest principiu constructiv este foarte răspândit în distribuitoarele pneumatice, inclusiv în electrovalvele 3/2, 5/2 sau 5/3.

De exemplu, modelul 3V210 prezentat de EPU este o electrovalvă pneumatică 3/2 monostabilă, cu trei porturi și două poziții, în care etajul electromagnetic comandă pilotarea, iar sertarul intern se deplasează pentru schimbarea traseelor pneumatice.

Prin urmare, termenii „3/2”, „5/2” sau „5/3” descriu funcția distribuitorului — numărul de porturi și poziții — în timp ce „poppet” și „spool” descriu în primul rând principiul constructiv intern.

Valve poppet vs. spool valve: principalele diferențe

Deși ambele tehnologii pot fi utilizate pentru controlul aerului comprimat, există diferențe importante între ele.

Caracteristică	Valvă poppet	Spool valve
Principiu de funcționare	Obturator care se deplasează față de un scaun	Sertar cilindric care se deplasează în corp
Etanșare	Realizată prin contactul obturatorului cu scaunul	Realizată prin geometria sertarului și elementele de etanșare
Capacitate de debit	Poate fi foarte ridicată	Depinde de construcție și secțiunea internă
Comutare	Potrivită pentru aplicații cu comutare rapidă	Potrivită pentru distribuirea controlată a fluxului
Construcție	Obturator/taler, scaun și, în funcție de model, membrană	Sertar cilindric și corp cu canale interne
Utilizare tipică	Debite mari, alimentare/evacuare rapidă	Distribuție pneumatică și circuite de comandă
Configurații	Inclusiv 3/2 NC și NO	3/2, 5/2, 5/3 etc., în funcție de model

Este important de precizat că aceste diferențe sunt principii generale. Performanța concretă depinde de construcția fiecărui model, de presiune, debit, racorduri, fluid și condițiile de lucru.

1. Principiul de etanșare

Una dintre cele mai importante diferențe dintre cele două tehnologii este modul în care este controlată trecerea aerului.

La o valvă poppet, obturatorul se deplasează către un scaun. Atunci când obturatorul este în poziția de închidere, contactul cu scaunul limitează trecerea aerului.

La o spool valve, sertarul se deplasează în interiorul corpului și poziționează canalele interne astfel încât anumite porturi să fie conectate, iar altele să fie închise.

Această diferență constructivă influențează comportamentul valvei, pierderile și modul în care aceasta răspunde la cicluri repetate.

2. Debitul disponibil

Pentru aplicațiile industriale, debitul este unul dintre cele mai importante criterii de selecție.

Gama MF25 de valve poppet comercializată de EPU este disponibilă cu racorduri de la G 1/2” până la G 2” și debite declarate între 5.500 și 60.000 l/min, în funcție de variantă.

De exemplu:

• G 1/2” – până la 5.500 l/min;
• G 3/4” – până la 6.500 l/min;
• G 1” – până la 13.500 l/min;
• G 1 1/2” – până la 35.000 l/min;
• G 2” – până la 60.000 l/min.

Prin comparație, o electrovalvă 3/2 compactă cu spool, precum seria 3V210, este destinată în principal circuitelor de comandă, cilindrilor cu simplă acțiune și aplicațiilor unde sunt necesare dimensiuni mai reduse și debite adaptate acestor circuite. Modelul este disponibil cu porturi G1/8 și G1/4.

Asta nu înseamnă că orice valvă poppet are un debit mai mare decât orice spool valve. Debitului nominal al modelului concret trebuie să i se acorde prioritate față de tipul constructiv.

3. Dimensiunea racordurilor

Dimensiunea racordului este un alt element care poate indica domeniul de utilizare.

Pentru MF25, EPU oferă variante de la G 1/2” până la G 2”, tocmai pentru instalații care necesită volume importante de aer și alimentarea sau evacuarea rapidă a unor consumatori pneumatici.

În schimb, modelul 3V210 are racorduri G1/8 și G1/4 și este orientat către circuite mai compacte, pilotare și aplicații precum cilindrii cu simplă acțiune.

Prin urmare, atunci când se dorește înlocuirea unei valve existente, nu este suficient să fie comparat doar filetul. Trebuie verificată și secțiunea internă, debitul, presiunea de lucru și funcția valvei.

4. Aplicațiile în care sunt utilizate

Când este potrivită o valvă poppet?

O valvă poppet este potrivită în special atunci când instalația are nevoie de un debit ridicat și de alimentarea sau evacuarea rapidă a unor volume mari de aer.

Printre aplicațiile posibile se numără:

• prese pneumatice;
• mașini de ambalare;
• instalații de suflare;
• linii automate de producție;
• echipamente pentru prelucrarea materialelor;
• rezervoare și acumulatoare pneumatice;
• instalații de curățare cu aer;
• utilaje industriale;
• circuite centrale de distribuție a aerului comprimat.

Seria MF25 de la EPU este disponibilă atât cu acționare pneumatică, cât și cu acționare electrică indirectă și poate fi configurată în variante 3/2 NC sau 3/2 NO.

Când este potrivită o spool valve?

Valvele cu sertar sunt foarte răspândite în sistemele de distribuție pneumatică și în circuitele de comandă.

Ele pot fi întâlnite în:

• comanda cilindrilor pneumatici;
• circuite de pilotare;
• distribuitoare 3/2;
• distribuitoare 5/2;
• distribuitoare 5/3;
• automatizări industriale;
• sisteme de comandă compacte;
• manifolduri cu mai multe electrovalve.

Electrovalva 3V210 prezentată de EPU, de exemplu, este o soluție 3/2 monostabilă disponibilă în variante NC și NO, cu revenire automată.

5. Ce înseamnă 3/2 NC și NO?

Atât valvele poppet, cât și anumite spool valve pot avea configurații 3/2.

„3/2” înseamnă:

• 3 porturi;
• 2 poziții.

În mod uzual, cele trei porturi sunt alimentarea, ieșirea către consumator și evacuarea.

În varianta NC – normal închisă, alimentarea consumatorului este blocată atunci când valva se află în repaus.

În varianta NO – normal deschisă, consumatorul este alimentat în poziția de repaus.

Această diferență este importantă pentru comportamentul instalației în momentul în care semnalul de comandă este întrerupt. EPU recomandă verificarea schemei pneumatice înainte de înlocuirea unei valve NC cu una NO sau invers.

6. Cum alegi între o valvă poppet și o spool valve?

Alegerea nu ar trebui făcută doar după denumirea produsului. În primul rând trebuie analizate cerințele instalației.

Alege o valvă poppet atunci când:

• ai nevoie de un debit pneumatic ridicat;
• trebuie să umpli sau să evacuezi rapid volume mari;
• ai racorduri de dimensiuni mari;
• aplicația presupune cicluri numeroase;
• ai nevoie de o soluție compactă raportat la capacitatea de trecere;
• circuitul este dimensionat pentru debite de ordinul miilor sau zecilor de mii de litri pe minut.

Ia în calcul o spool valve atunci când:

• ai nevoie de un distribuitor pneumatic pentru un circuit de comandă;
• aplicația folosește mai multe poziții și configurații de distribuție;
• ai nevoie de un distribuitor 3/2, 5/2 sau 5/3;
• spațiul disponibil este limitat;
• debitul necesar este compatibil cu o construcție compactă;
• valva face parte dintr-un manifold sau dintr-un sistem de distribuție pneumatică.

Un exemplu practic

Să presupunem că trebuie să controlezi un cilindru pneumatic cu simplă acțiune într-un circuit de automatizare.

Dacă volumul de aer este relativ redus și circuitul necesită doar alimentarea și evacuarea cilindrului, o electrovalvă 3/2 compactă cu spool poate fi o soluție potrivită.

Dacă, în schimb, trebuie alimentat sau evacuat rapid un volum pneumatic mare, iar instalația are conducte de G1”, G1 1/2” sau G2”, o valvă poppet cu debit mare poate fi analizată ca soluție tehnică.

În cazul MF25, de exemplu, debitul declarat ajunge până la 60.000 l/min pentru varianta G2”, ceea ce o plasează într-o categorie diferită de aplicații față de o electrovalvă 3/2 compactă precum 3V210.

De ce contează dimensionarea corectă?

O greșeală frecventă este alegerea valvei exclusiv după diametrul filetului.

În realitate, trebuie analizate cel puțin:

1. debitul necesar;
2. presiunea disponibilă;
3. presiunea minimă necesară pentru comutare;
4. timpul de umplere sau evacuare;
5. volumul consumatorului;
6. diametrul și lungimea conductelor;
7. configurația NC sau NO;
8. tensiunea bobinei, dacă există acționare electrică;
9. tipul de comandă;
10. condițiile de mediu.

În cazul MF25, de exemplu, presiunea minimă de lucru diferă în funcție de dimensiune, iar variantele disponibile pot avea tensiuni de bobină de 12 V DC, 24 V DC, 24 V AC, 110 V AC sau 230 V AC.

De asemenea, un debit mare al valvei nu poate compensa o instalație subdimensionată. Filtrul, regulatorul, conductele, fitingurile și evacuarea trebuie dimensionate astfel încât să nu devină puncte de strangulare ale circuitului.

Valvă poppet sau spool valve: alegerea depinde de aplicație

Nu există o regulă conform căreia o tehnologie este potrivită pentru toate instalațiile. Valvele poppet și spool valve sunt construite în jurul unor principii diferite și răspund unor cerințe tehnice diferite.

Dacă prioritatea este un debit pneumatic ridicat, alimentarea sau evacuarea rapidă a unor volume mari și utilizarea unor racorduri generoase, o valvă poppet poate fi o soluție de analizat.

Dacă ai nevoie de un distribuitor pneumatic compact pentru comandarea unui cilindru, pentru pilotare sau pentru un circuit de distribuție cu mai multe poziții, o spool valve poate fi mai potrivită în funcție de specificațiile modelului.

Pentru aplicațiile cu debite mari, gama MF-AirDrive MF25 disponibilă la EPU oferă valve poppet 3/2 cu racorduri G1/2”–G2” și debite declarate de până la 60.000 l/min.

Vezi gama de valve poppet EPU și verifică variantele disponibile în funcție de racord, debit, presiune, funcție NC/NO și tensiunea de comandă.

Pentru alegerea corectă a unei valve, este recomandat să fie analizate împreună caracteristicile circuitului și specificațiile tehnice ale produsului, nu doar denumirea sau dimensiunea racordului.
